标题: 电动车液晶仪表促销中 上传评测 和安装效果图的免5块运费 [打印本页]

作者: ddcfd    时间: 2010-12-22 10:10
标题: 电动车液晶仪表促销中 上传评测 和安装效果图的免5块运费
  一款液晶仪表大量现货,价格较低,适合用来改装电动车仪表,有电压 速度 里程(单次里程 断电不记忆) 电量指示条  灯光  档位 显示功能
答应安装后上传安装效果图的 给免掉5元 运费 (限汇通快递)

  下面看图片
   安装图

这是购买地址 http://item.taobao.com/item.htm?id=7743590813

先在本帖 跟帖说明上传 效果图哦
作者: 老顽童    时间: 2010-12-22 11:13
上接线图吧。
作者: ddcfd    时间: 2010-12-22 13:16
上图了 下面是仪表接线图

作者: 玉枕纱橱    时间: 2010-12-22 15:39
这不是罗工的表吗 我一直在用[attach]46971[/attach]
作者: ddcfd    时间: 2010-12-22 15:55
是罗工的仪表 上面就是安装效果图。 请 介绍下 开口是用什么工具 。
作者: 玉枕纱橱    时间: 2010-12-22 18:01
我的仪表底板用的是2MM的铁板做得,可能是史上最扎实的仪表板了,开孔对我来说真的很简单,本人是工人,铆焊专业,画好线以后 用手电钻钻一排小眼,用錾子錾掉中间不要的,然后用锉刀修磨就可以,最后喷上黑油漆,就这么简单
作者: ddcfd    时间: 2010-12-22 18:10
一般人 可做不来这样的 据说有用喜帖剪的 仪表板 。
作者: ddcfd    时间: 2010-12-23 10:22
这个表是不会记忆里程的  断电就没有里程了。
作者: ddcfd    时间: 2010-12-23 10:23
精度还可以的 可以问问上面的玉枕纱橱 ,毕竟20多元的东西 也不能要求太高。
作者: 玉枕纱橱    时间: 2010-12-23 11:18
我现在用的表 是罗工后面开发的 ,确实第一代表 有这样那样的缺点 主要是里程不能累计, 电压精度还可以 里程精度在于你怎么调节
作者: ddcfd    时间: 2010-12-24 14:37
对于里程不能累计的问题 ,其实里程也可以累积的 就是不要给仪表断电。可以单独设置个开关,一直给仪表供电,这样就可以测试累积里程了,一组电池充满电 我们开始累积里程,这样可以方便知道车子还能跑多少公里,比单独看电压估算里程要准的多,还是很方便的。那些有累积里程的仪表不方便复位 ,这个断电就复位了,和不能复位比 这算是个优点吧?
作者: zlz0324    时间: 2010-12-31 16:22
安装了4896的ecpu能用不?
作者: ddcfd    时间: 2011-1-1 09:33
能用的 这款不能满足要求 还有更高级的。总有一款适合你。
作者: zhjj    时间: 2011-1-1 16:54
希望能支持双电,36-48VECPU都能用的。具体什么价格?支持DC12V转换吗?
作者: ddcfd    时间: 2011-1-1 18:24
双电 ecpu 支持比较困难啊 要让每组电压都能显示的话 ,要加个开关切换 ,单纯两组并联加开关简单了,关键是ecpu 自己本身就串联 并联来回换的 我没想出怎么切换。我估计是会短路的吧。或者你画个图给个启发 。转向 大灯显示是支持12v的  液晶仪表嘛 36v48v可以通用的。
作者: 真诚待人    时间: 2011-2-4 00:36
我已经装好了,用几个小时改完,36ECPU,电源是从原车的电压表上取电,转向时在原车转向仪表指示灯上并线,只是霍尔线是新接的,原车仪表都还在,一档调到了30 公里,三档60,明天上路试试
作者: wxwk    时间: 2011-2-4 21:24
这个表 的电压  怎么跳动的  反应快还是慢?  准确度如何啊?
作者: 真诚待人    时间: 2011-2-5 08:09
电压表不怎么动。速度是跳动的
作者: wxwk    时间: 2011-2-6 08:05
看来刷新速度太慢   反应不敏捷。。。  不喜

有电压刷新快的?
作者: lxhages    时间: 2011-2-7 17:56
原来有这么多问题呀,怕了,真是便宜没好货吗?
按理说,不好的东西楼主也不会出售给我们这些网友呀?
作者: ddcfd    时间: 2011-2-9 14:14
电压随时会动的。加速电压会跳变 速度也是瞬间变化的。是稳定的时候 不会乱跳。
作者: lxhages    时间: 2011-2-10 10:29
那就买一个回来试试效果,答应安装后上传安装效果图,我的淘宝帐号是:z094643
作者: ddcfd    时间: 2011-2-26 18:25
上面的试的如何哦。呵呵弄上来让大家看看效果也好啊。
作者: lgg    时间: 2011-4-19 23:40
刚才拍了两个,装好后上个效果图。淘宝账号:fzlgg9889
作者: lgg    时间: 2011-4-28 23:47
前两天拍的表已装车,宝石蓝背景色挺漂亮。上图
[attach]50553[/attach]
[attach]50554[/attach]
不知什么原因,表接好后,车速不是显示零,而是显示62,里程自动跑。转动转把车速逐渐变小,转到底显示30,是正常车速 是不是仪表线的问题?有什么办法让车速正常。
作者: ddcfd    时间: 2011-5-4 15:57
换个车试试。 优惠已经打到你的支付宝账户了。
作者: ddcfd    时间: 2011-5-12 13:22

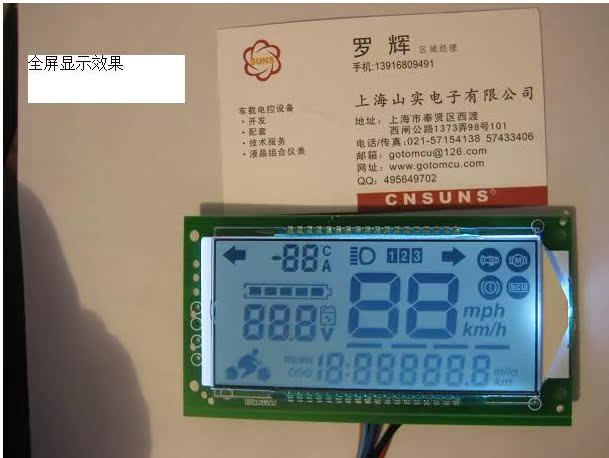

新款仪表 来了 这个仪表相当厉害了先上图 然后再介绍。

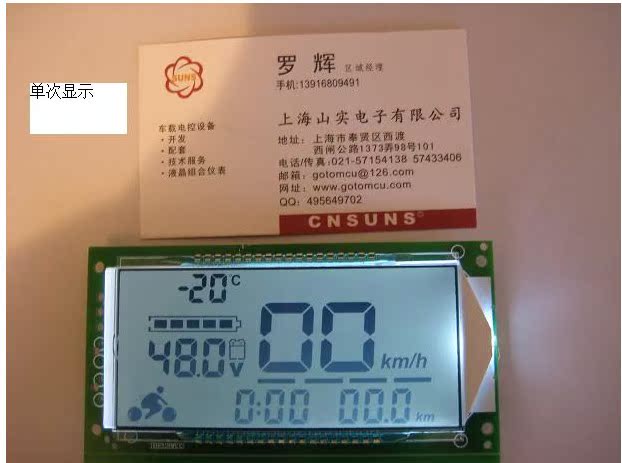

仪表功能介绍1,此款仪表升级总里程/单次里程可以在仪表上同时显示,当打开电源仪表显示累积里程,7秒钟后仪表转换进入单次+行驶时间,单次里程最大为99.9公里,行驶时间记录为,开机到关机的时间,最大累积数为10万公里!

2,模拟电量+数字电压精确显示,此仪表最大升级特点数字电压与模拟电量同时显示,升级版仪表电源部分采用高精度稳压电源TL431为仪表主芯片提供基准电压,使仪表显示电压更为精确,同时模拟电压可以准确直观的显示当前电量情况。

3,订购此仪表时一定要确定好你车子的电压,因为此款仪表可以定制 12v 24v 36v 48v 60v 64v 72v 84v 不能跨度电压,因为不是仪表不能承受而是仪表有模拟电量显示,调整仪表欠压才能正确显示仪表电量,如个人对电量显示要求不大,可以选择跨度大一点,但需要与店主沟通!

4,升级记忆里程更稳定,采用稳定记忆体记录里程,可稳定永久固态记忆里程信息,无需加记忆电池,记忆10万公里!

5,信号输入延续以往传统功能,转向,大灯信号输入电压10-100v,可以做正控(仪表头内所有负极线接在一起,开关控制正极信号,大多电动车为正控信号)负控信号(仪表头内所有正极信号接在一起,开关控制负极,少数电动车为负控信号)

6,档位显示,可以显示1,2,3,档位,档位接受5-20v 正控信号,高电平有效。

7,温度显示,可以显示当前空气温度,仪表上已经焊接好温度探头,安装时温度探头一定要放到塑壳外,空气流通环境,这样检测更为真实的数值。

8,高级功能,这个功能可以显示转把,电机,刹车,控制器4个故障,这个功能需要控制器通讯配合,个人用不了的!

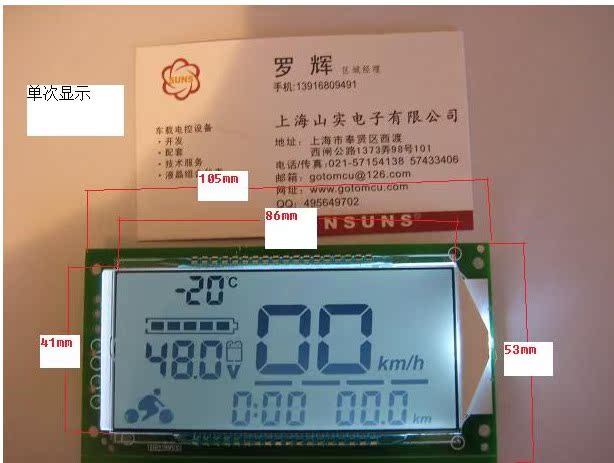

9,此款仪表与本店铺热销的yg款仪表统一尺寸、定位孔,可以直接替换原先老款仪表,方便大家升级,另外有各种面板相配,小帅,福喜,迅鹰,等,如不确定可以拍张原先仪表照片与店主确认,量大可以定制面板,定制厂家logo

10,超高亮led背光板,寿命长耗电低,背光颜色可以选择,蓝,白,绿,红,橙,订购需要备注

11,高级内部参数调整模式,此功能只开放批量厂家,需要专用usb设备调整内部参数!
网友优惠
全国免运费 全国呀 购买地址
作者: ddcfd    时间: 2011-5-12 13:24
忘了写购买地址啦  。地址http://item.taobao.com/item.htm?id=10286048945&frm=
作者: zhjj    时间: 2011-5-12 13:43
罗工的表,很好,就是不支持双电显示。希望有ECPU配套仪表。
作者: kensonhjc    时间: 2011-5-12 19:30
新款仪表 来了 这个仪表相当厉害了先上图 然后再介绍。http://img03.taobaocdn.com/imgextra/i3/461883962/T2ESxIXcxaXXXXXXX ...
ddcfd 发表于 2011-5-12 13:22


已跟楼主买一个48V的,准备用ECPU上,到时上改装方法及测试!
作者: zhjj    时间: 2011-5-12 20:12
好,支持测试。
作者: kensonhjc    时间: 2011-5-16 13:36
货已收到(挻快的,三天就到了),三个,初接电池组测试了电压,分别如下:
[attach]51080[/attach]

跟朱工的综合仪对比,想差0.7V
[attach]51081[/attach]

跟朱工的综合仪对比,想差0.5V
[attach]51082[/attach]

跟朱工的综合仪对比,想差0.8V

[attach]51083[/attach]

其他的功能,有空就上车测试。
作者: kensonhjc    时间: 2011-5-16 22:34
已改装完成:
[attach]51094[/attach]
[attach]51095[/attach]
[attach]51096[/attach]
[attach]51097[/attach]
[attach]51093[/attach]

这是改前电压对比测试及改后成品贴:http://www.china-ev.com/bbs/viewthread.php?tid=38744&extra=
作者: lxhages    时间: 2011-10-25 07:50
我买了一个液晶仪表前两个月还行,后来电量显示就不准了,54V就显示到了57V去了。
作者: ddcfd    时间: 2011-11-16 19:30
使用一段时间 电压误差变大的 可以把两个靠着的电阻 R203 和 R205对调。
